ニュースリリース 2007年

安全性・使いやすさ・機能を更に向上。
LPガスメータ新製品「QREX」を発売。

2007.5.9

マイコンガスメータ「QREX」

リコーエレメックス株式会社(本社:名古屋市、代表取締役社長兼CEO:橋本 誠)は、一般家庭用LPガスメータの新製品として、当社従来機種より安全性・使いやすさを向上し、更に機能も充実したマイコンガスメータ「QREX(キューレックス)」を発売します。
今回発売する「QREX」は、圧力センサを搭載し高い保安機能を持つマイコンメータS(1タイプ2モデル)と圧力センサ非搭載のシンプルなマイコンメータL(1タイプ4モデル ※当社では集合住宅向けとして発売)の2タイプ。流量式微少漏洩判定日数の短縮機能の搭載による安心・安全機能の更なる充実、ガス遮断時に流量区分など更に詳細な遮断内容を表示する遮断詳細サポート機能の追加によるお客様視点機能の向上など、安全性・使いやすさ・機能を一段と充実させました。
また、環境経営に積極的に取り組むリコーグループの一員として環境対策にも力を注いでいます。有害物質の使用を最小限に留め、さらにリサイクルしやすい構造にするとともに、カウンタケースの樹脂化などによる従来機比約10%の軽量化によって二酸化炭素排出量を年間約650t削減(当社推計による)するなど、環境負荷が少ないエネルギーであるLPガスにふさわしい、地球環境に優しいガスメータです。

マイコンガスメータ
「QREX」
(写真はマイコンメータS)

商品名 QREX(キューレックス)
品番 <マイコンメータS>
SR25-M MT1c
SR25-M MT1c W
<マイコンメータL>
HR25-M MLG1L
HR25-M MLG1R
HR25-M MLG1S
HR25-M MLG1SW
発売予定日 2007年5月21日
メーカー希望小売価格(税別) 43,000円 35,000円
初年度販売予定台数 1,000,000台

■QREXスペシャルサイト http://qrex.jp

「QREX」ネーミングの意味

QUALITYの頭文字の「Q」と、RICOH ELEMEX(リコーエレメックス)の略称「REX」を掛け合わせたもの。
「品質(QUALITY)に徹底的にこだわったもの作りから生まれたリコーエレメックスのガスメータ」という意味が込められています。

「QREX」を取り巻く環境

  • LPガス業界
    LPガス業界を取り巻く環境は、近年、大きく変化してきています。主な環境の変化としては下記のようなことが挙げられます。
  1. (1)より安全性の高い製品への要求の高まり瞬間湯沸かし器等による一酸化炭素中毒事故などを踏まえ、消費生活用製品安全法の改正により消費生活用製品の事故報告を製造事業者等に義務付けるなど、製品に対してより高い安全性が求められています。
    • 消費生活用製品安全法の改正法は、平成19年5月14日より施行。
  2. (2)電力対ガス、ガス体エネルギー間競争の激化電力業界におけるオール電化の推進に代表されるように、電力・ガスの自由化にともなう、エネルギー間競争と同業者間競争が一層激しくなっています。
  3. (3)LPガス輸入価格の高騰による販売事業者様の利益率低下日本のLPガス輸入価格のベースとなる、サウジアラビアが毎月決定するコントラクト・プライス(CP)が、昨年2月にプロパンで1トン当たり622ドルと史上最高値を付けるなど、LPガスの輸入価格は高騰しており、ガス販売事業者様の利益率が低下しています。
  4. (4)元売から販売事業者様まで含めたLPガス業界の再編成競争の激化を勝ち抜くため、LPガス業界では再編成が進んでいます。平成5年10月に35,841社だった販売事業者様の数は平成17年10月には29,575社になっています。
  • LPガス販売事業者様のニーズ
    LPガス販売事業者様は、電力や都市ガスといった競合エネルギーに勝る安全・安心の提供を最重要課題と認識しています。また、企業収益改善のための業務効率化が求められています。
  • 消費者のニーズ
    瞬間湯沸かし器等による一酸化炭素中毒事故などを背景に、安全に安心して使用できるエネルギー、関連器具へのニーズがより高まっているとともに、使い勝手がよく、安価で利用できるエネルギーが求められています。

マイコンメータS「QREX」の主な特徴

1. 安全・安心機能

  1. (1)【新機能】流量式微少漏洩判定日数の短縮機能を搭載。
    従来機種では30日かかっていた微少漏洩の判定を業界で初めて、1日から30日まで自由に設定できるよう短縮。わずかなガス漏れも短期間で検知できるようになりました。
  2. (2)【進化機能】マルチメニュー表示のタイムアップ時間延長により、表示見落としを最小限に。
    警告表示前に異常を検出した日数または検出回数を液晶表示するマルチメニュー表示を行う際の通常画面に切り替わるまでの時間を、従来の30秒から60秒へと延長し、見落としにくくしました。(メータ本体の復帰ボタンを押して表示を切り替えます。)
    画像:マルチメニュー表示
  3. (3)【継続機能】微少な流量でのガス使用でも制限時間を設定可能。
    流量監視区分1-2(流量8.4~20L/h)の使用時間制限を設定できます。とろ火の消し忘れがあった場合、少量のガス流量を感知してガス遮断する保安サービスを提供できます。
  4. (4)【継続機能】重要度の高い警告を優先表示。
    複数の事象が発生した場合、重要度の高い警告表示を見落とさないよう、重要度の高い事象を優先して液晶パネルに表示します。

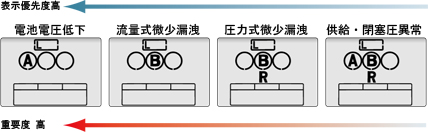

    画像:優先表示

2. お客様視点機能

  1. (1)【継続機能】夜でも見やすい光る復帰ボタンを採用。
    ガス遮断時には復帰ボタンの周りが赤く点滅。復帰ボタンを押して復帰操作をすると、緑の点滅に変わり、復帰安全確認が完了すると緑の点滅が消えます。夜でも見やすく、どなたでも簡単に復帰操作ができるので、ガス事業者の出動回数削減にお役立ちします。

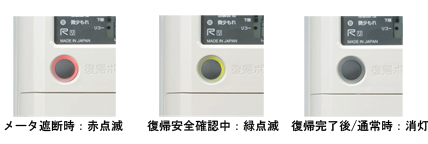

    画像:光る復帰ボタン
  2. (2)【継続機能】ガス遮断時、復帰操作開始から復帰完了までの時間をカウントダウン表示。
    ガス遮断後の復帰操作時における復帰安全確認時間を30秒からカウントダウン表示し、復帰までの残り時間を確認できます。
    • 流量監視区分1-2遮断時は90秒

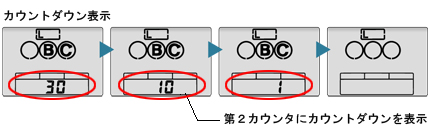

    画像:カウントダウン表示
  3. (3)【進化機能】遮断内容詳細表示に遮断詳細サポート機能を追加。
    第2カウンタに遮断の詳細情報を原因別に表示する遮断内容詳細表示に、遮断時の流量区分などを表示する遮断詳細サポート機能を追加。遮断原因をお客様に早く、正確に伝えられます。

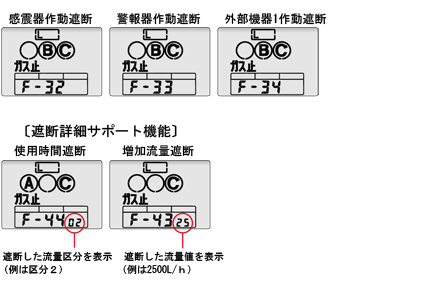

    画像:遮断詳細サポート機能
  4. (4)【進化機能】より充実したマグネット設定。
    これまでの設定項目に加え、とろ火の消し忘れがあった場合に少量のガス流量を感知してガス遮断する流量監視区分1-2の使用時間制限もマグネット設定が可能になりました。CO対策につながる小型湯沸器の使用時間制限も簡単に設定可能です。

3. お客様アプローチ機能

  1. (1)【継続機能】お客様の機器別のガス使用量を推計できる流量区分別積算機能を搭載。
    3つの流量区分別積算カウンタを搭載し、新たなガス機器の提案や料金体系の多様化など、お客様へのサービス向上に繋げることができます。また、マルチメニュー表示用スイッチで、流量区分別積算値を簡単に第2カウンタに表示できます。
    • 流量区分別積算値データは、計量法で精度を保証したものではありません。
    • 複数カウンタをご利用の場合は、一定の条件が必要となります。
  2. (2)【継続機能】ガス不使用通知機能を搭載。
    1日から15日の間で任意に設定した期間、ガスの使用がなかった場合、緊急連絡先へメール通報を行うことが可能です。一人暮らしのお年寄りや体の不自由な方、そのご家族などにご利用いただけます。
    • 弊社独自機能に対応したテレメシステムが必要です。
    • ご利用の際は消費者と個人情報・プライバシー情報保護に関する契約が必要です。

4. 地球に優しい設計

  1. (1)地球に優しく、環境に配慮した設計。
    内部機構結合部を、鉛レスの高周波半田溶接へ変更。また、検満の証印玉をシールにするなど、環境に配慮した設計となっています。
  2. (2)六価クロムを使用しない本体外部塗装を採用。
    本体外部で六価クロムを使用しない塗装を採用。環境に配慮したもの作りを進めています
  3. (3)リサイクル設計。
    開発設計段階から、リサイクル可能な金属、樹脂を選定するなど、リサイクル設計に努めています。
  4. (4)スタイリッシュな軽量ボディー。
    樹脂製のカウンタケース採用により、約10%の軽量化(当社従来機種比)を実現。これにより、1年あたり一般家庭500軒分の年間電力消費量に相当する約650tの二酸化炭素排出を削減できます(当社推計による)。

マイコンメータL「QREX」の主な特徴

マイコンメータSのテクノロジーを導入したシンプルなマイコンメータ。
集合住宅向けの圧力センサ非搭載のシンプルなマイコンメータ。光る復帰ボタン、30秒カウントダウン、マルチメニュー、遮断詳細表示などQREX・マイコンメータSと同等の使いやすさです。

  • マイコンメータL仕様で、大型給湯器<※>にも対応できます。
  • 新しく双方向モーター弁を採用。遮断・復帰の確実性が向上しました。
  • 24号給湯器まで

マイコンメータS「QREX」の主な仕様

型式 SR25-M MT1c SR25-M MT1c W
口金/スパン M36×P2/90mmスパン M36×P2/130mmスパン
使用最大流量 2.5 立方メートル/h〔LPG実流量(圧損0.15kPa)4.4kg/h〕
計量室体積 0.7 L/rev.(周期)
常用使用圧力 2.8 ± 0.5 kPa
耐圧(気密検査圧力) 10.0kPa
カウンタ桁数 9999.999m立方メートル最小目盛0.2L
ガス流量方向 左入口
使用温度範囲 -30℃ ~ +70℃
標準塗装色 ライトグレー(マンセル5Y 7.5/1)
検定有効期間 10年
外形寸法(mm) W140(169)×H247×D148.5 ※( )は130㎜スパン
重量×梱包単位 2.6kg×6台
遮断弁 モーター式双方向弁(元栓代用可)
圧力センサ 差動型静電容量方式
感震器 剛球式(マイコンによる高度な処理で誤遮断防止)
流量センサ 磁気抵抗素子(正逆判別)
遮断機能 合計流量・増加流量・使用時間・復帰安全確認中漏洩・圧力低下・感震器作動・警報器・外部機器1・閉栓・緊急・遠隔・Hライン・センター・テスト・電池電圧低下
警告機能 微少漏洩(流量式・圧力式)・供給圧力異常・閉塞圧力異常・電池電圧低下・遮断異常・使用時間遮断予告・外部2(自切シグナル)・容器リセット忘れ・残量管理
表示機能 LCD(液晶)によるセキュリティ、設定内容、現在圧力値、LED点滅
メータ部プログラム設定 専用マグネット
電文設定器またはセンターローディング
メータ部端子 DT/SG・Hライン(開:C:止)・ケイホウ・外部1・外部2・FG
信号伝送形式 マイコンメータ共通型電文

マイコンメータL「QREX」の主な仕様

型式 HR25-M MLG1L(R) HR25-M MLG1S(SW)
口金/スパン W24.8 18山/90mmスパン M36×P2/90(130)mmスパン
使用最大流量 2.5 立方メートル/h〔LPG実流量(圧損0.15kPa)4.0kg/h〕
計量室体積 0.7 L/rev.(周期)
常用使用圧力 2.8 ± 0.5 kPa
耐圧(気密検査圧力) 10.0kPa
カウンタ桁数 9999.999m立方メートル最小目盛0.2L
ガス流量方向 L.S.SW:左入口(左→右) R:右入口(右→左)
使用温度範囲 -30℃ ~ +70℃
標準塗装色 ライトグレー(マンセル5Y 7.5/1)
検定有効期間 10年
外形寸法(mm) W140(R145/W169)×H247×D148.5
※( )はR:右入口/W:130㎜スパン
重量×梱包単位 L.S:2.6kg×6台  R.SW:2.8kg×6台
遮断弁 モーター式双方向弁
感震器 剛球式(マイコンによる高度な処理で誤遮断防止)
流量センサ 磁気抵抗素子(正逆判別)
遮断機能 合計流量・増加流量・使用時間・復帰安全確認中漏洩・感震器作動・警報器作動・a接点・テスト・電池電圧低下・タイマー
警告機能 微少漏洩・電池電圧低下・遮断異常・使用時間遮断予告
表示機能 LCD(液晶)によるセキュリティ、設定内容、LED点滅
メータ部プログラム設定 専用マグネット
メータ部端子 警報器・a接点・FG

【参考資料】

リコーエレメックスの「品質絶対」を掲げるもの作り姿勢について。
~ Qに込めた私たちの決意 ~

QREXの「Q」はQUALITYのQ。
リコーエレメックスは、QREXの製品化にあたり、企画・開発から品質保証までのすべてのプロセスを見直しました。一にも二にも更なる高品質を目指した改革への取り組みです。
従来から行われていたクロスファンクションの活動を更に強化。商品企画のスタート時点から、すべての部署がより密接に連携をとりながら、それぞれの視点で課題を検証し、従来以上のスピードで確実に解決に結びつけ、高品質な製品作りに取り組んでいます。

画像:クロスファンクションイメージ図

リコーエレメックスの徹底的に「品質」にこだわったもの作りの一部を以下にご紹介します。

【開発・設計】
開発・設計はもの作りの要となる部門。企画段階からどんな設計がベストなのかを議論し、その結果を設計に取り入れてきました。
今回、たとえばアルミダイカストケースでは、生産部門などと連携し、徹底的に形状にこだわり、塗装品質を高めることができました。

【品質保証】
品質保証については、従来基準を見直し、より厳しい新基準を採用。設計段階から第三者的な目で品質を厳しく評価しています。特に保安機能の要となるセキュリティ機能においては、1900項目以上の評価試験を実施しました。関係各所へのフィードバックはもちろんのこと、現在は将来の環境変化を予測した評価にも取り組んでいます。
10年間の経年変化を評価する加速試験では、理論上15年に相当する試験も採用。従来機、新型機などの気候や設置環境による劣化を評価する暴露試験は、厳寒地の旭川、海浜の銚子、宮古島で行っています。

【生産技術】
作りやすい道具・設備で組み立てれば、自然と品質は良いものになります。強化されたクロスファンクションの活動で、従来以上に品質を作り込める設備を、製造とともに作り上げることができました。特にガスメータの計量に係わるエンジン部の組付精度は、100ミクロンから50ミクロンまで絞り込むことができました。

【購買】
仕入先様とも一緒になり、設計の段階から組み立てやすく、品質を高めることができる図面となるよう、設計部門に働きかけています。
社内では品質を早期に高めるため、設計試作から技術試作へ移行する際の新たな基準を、従来と比べて10~20%高く設定しています。

【製造】
QREXの製造現場では、「5S活動」の徹底など、品質向上意識を原点から見直した取り組みが進められています。5Sを進める上で、作業者一人ひとりが自主的に行動することを、品質改善活動の基本としています。
標準を守り、常にKAIZEN意識を持って作業することで、品質向上につなげています。

【販売・サービス】
営業部門はお客様のご意見やご要望をお伺いできる現場の最前線に立っており、「お客様起点」を実現できる重要な役割を担っています。お客様(ガス販売事業者様やガスご利用者様)の声を製品に反映するために、企画・開発・設計の段階から営業部門は参画し、機能はもちろんのこと品質向上に積極的に取り組んできました。
そのための手段の一つとして、お客様情報DB(データベース)を構築し、お客様の声一つひとつを財産とし、全部門で情報を共有するシステムを活用しています。
